アパート階段通路補修例①

施工前

施工後

画像をクリックすると拡大表示します

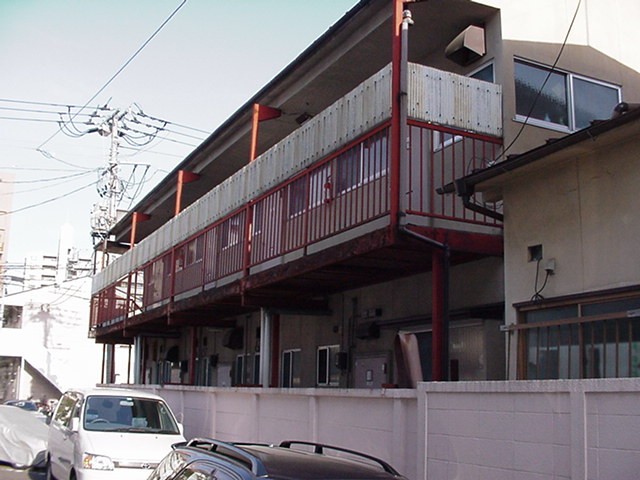

施工前状況

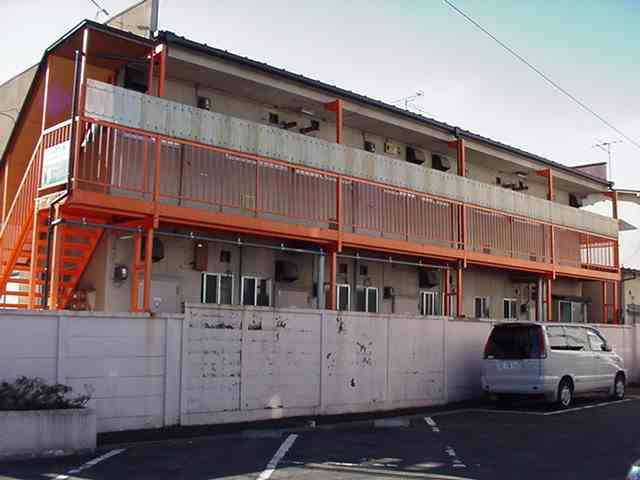

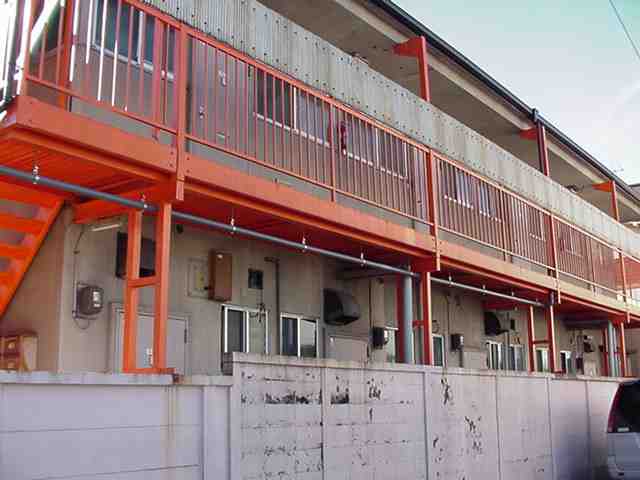

施工終了後

　

　　
　

　

　

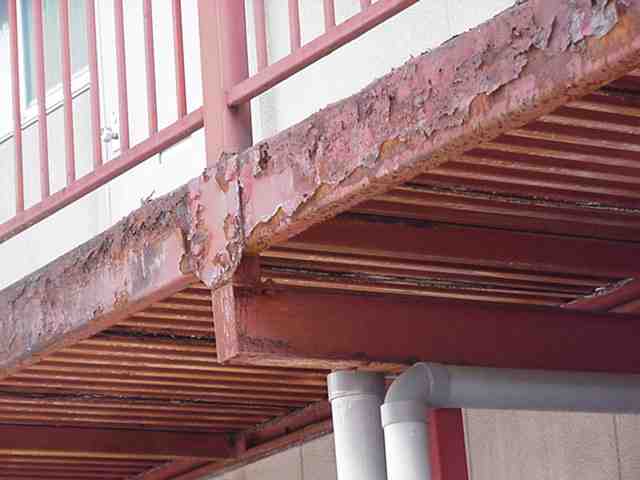

雨や雪による侵食により通路の梁材が腐食した 既存の梁を撤去後新規の梁を取り付けた

写真では見にくいが床材の下に補強材の角パイプを通して安全を確保しています。

　

　

　

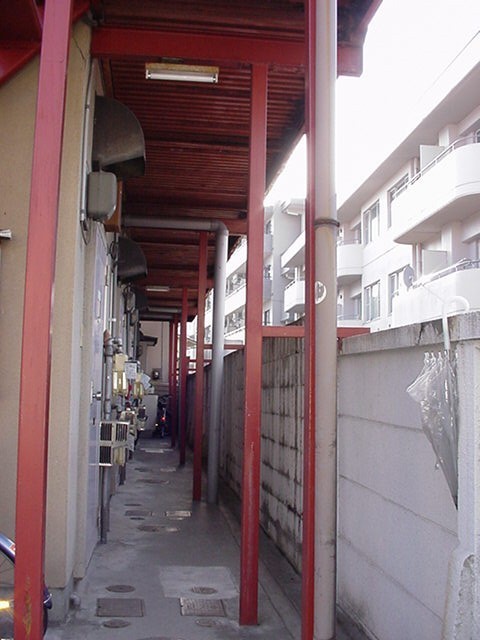

これは通路下の柱の現状でした

最初の施工時のミスかなにかで柱がセットバックしていまして非常に意味のない状態でした。

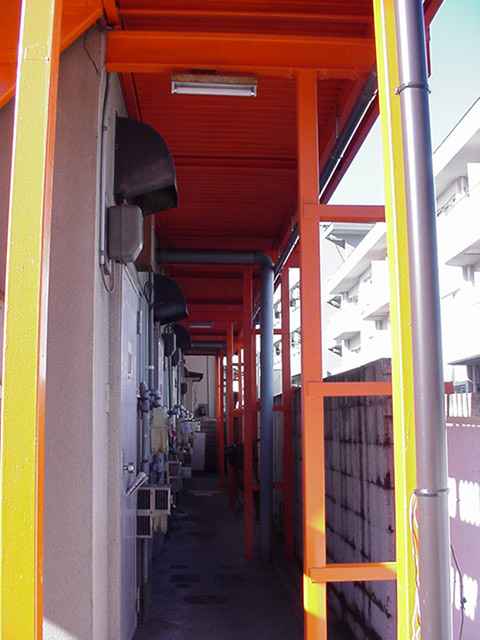

 補強後です。

既存の柱の脇に追加で柱を立てましてさらにﾌﾟﾚｰﾄで既存の柱と新規の柱を溶接して固定しまして強度を出しました。

　

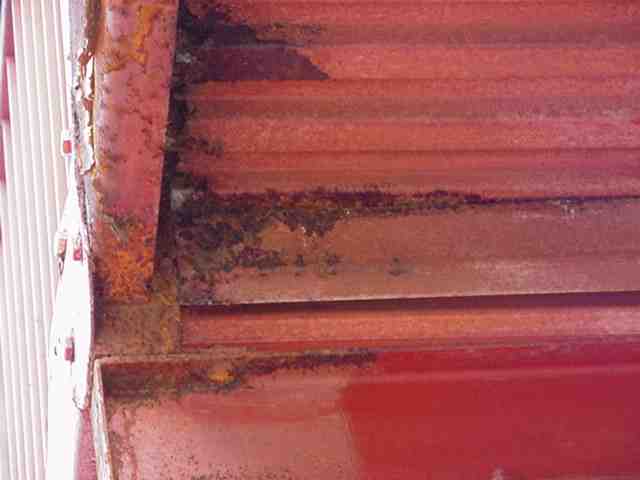

既存の梁の下の部分です。

雨水が下回りまで回って床材との取合せ部分で腐食がひどい状態でした

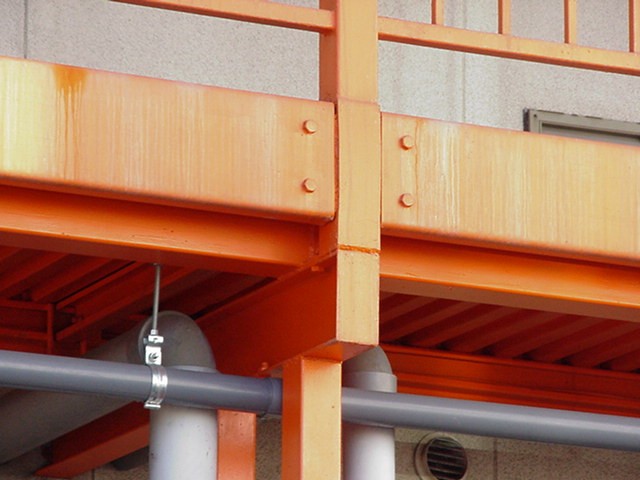

 補修終了後です。

すっかり綺麗になって施主様も大喜び！！
